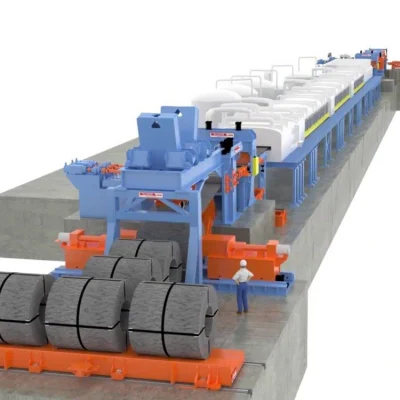

Linea di decapaggio acido/linea di decapaggio Push Pull

Linea di decapaggio acido/linea di decapaggio Push Pull - Scopri i nostri servizi di decapaggio acido Push Pull. Siamo una fabbrica specializzata nel trattamento di superfici metalliche.
Richiede una citazione

Dettagli prodotti

Informazioni di Base.

Model No.
pppl
Certificazione
ISO, CE
fonti di energia
acqua, elettricità, gas
larghezza del nastro
500 mm-1500 mm (max)
materiale
acciaio
spessore del nastro
0,2mm-3,0mm
Pacchetto di Trasporto
Standard Seaworthy Package
Specifiche
steel
Origine
China
Capacità di Produzione
10 Sets/Year

Descrizione del Prodotto

        1500mm 350 mila  Riga di marinatura

                  Caratteristica tecnica


1. Product e capienza

1) Specifica di prodotto

Materiale: Acciaio a basso tenore di carbonio ed acciaio al carbonio centrale
Acciaio no.: SPCC, SPCD, SPCE, SS400, Q195, Q215 e Q235, ecc.

Acciaio delegato no.: Q215
Diametro interno della bobina: D=Φ 610mm
Diametro esterno della bobina: D=Φ 1100~Φ 2050mm
Larghezza della striscia: 1000~1500 millimetri
Spessore della striscia: 1.2~3.0mm
Peso massimo della bobina: 25MT
Proprietà Meccanica: σ S≤ 360N/mm2
Requisito di qualità : Conciliandosi con la stipulazione standard corrente della Cina.
1.2. Capacità Di produzione:     350.000 tonnellate
1.2.1. Riga parametro
Lunghezza totale della riga: L≈100m
Velocità Lineare massima (strumentazione che elabora): 110m /100m/min
Filettatura della velocità : V=15m/min
    Specifica della riga di marinatura
2.1. Introduzione generale
Questa riga di marinatura è Tirare-spinge il tipo ed adotta la tecnologia di marinatura poco profonda avanzata di flusso turbolento del serbatoio. La riga fornita è Matura e certa e risultata producendo la pratica.
.
Le strumentazioni della riga salvo la bobina di profitto e la bobina di tensionamento adotteranno la disposizione aerea. Il livello corrente della striscia d'acciaio è +2500. Srotolare, marinare ed arrotolarsi saranno rifiniti in linea completamente. Ha il funzionamento conveniente, meno errore, il funzionamento di alta efficienza ed altre caratteristiche. Può Soddisfare gli utenti con produzione stabile e funzionamento a lungo termine.
processo 2.1. 1Pickling
Bobina che riceve tabellaautomobile di caricamento della bobinaunità Della pressa piana ed unità Di apertura della bobinaunità Concentrante guidante del lato 1#9-roll che raddrizza levelercesoie idraulichecesoie del taglio di angolo vasca di decapaggio (che comprime rullo)serbatoio di pulizia (che comprime rullo)essiccatore dell'aria calda unità Concentrante guidante del lato 2#rullo di pizzico 1#oscillazione mobile in gradounità Concentrante guidante del lato 3#rullo di pizzico 2#cesoie del disco→→3-roll tipo rullo del frenorullo di giro per il rivestimento dell'oliobobina di tensionamentobobina che scarica automobile
parametro di prestazione 2.1.2. Main della riga
2.1.2.1.
Riga velocità :   110m/min (massimo)
Velocità Trattata:     100m/min (massimo)
Filettatura della velocità :   15m/min
2.1.2.2. Vasca di decapaggio
Quantità Della sezione: Marinatura del codice categoria n=4
Lunghezza del serbatoio di ogni sezione:   12.50m
2.1.2. 3. Lunghezza totale della riga:   Circa 100m
2.1.2. 4. Il potere ha richiesto:   Circa 1000 chilowatt
2.1. 3. Funzione di controllo principale della riga
2.1. 3. 1. Controllo di sequenza della strumentazione
2.1. 3. 2. Riga controllo di velocità
2.1. 3. 3. Riga controllo di tensionamento
2.1. 3. 4. Controllo di temperatura della vasca di decapaggio
2.1. 3. 5. Concentrazione acida residua che controlla e che scarica controllo
2.1. 3. 6. Sciacquatura della conducibilità Dell'acqua che controlla controllo
2.1. 3. 7. Regolazione corrente di parametro della riga
2.1. 3. 8. Allarme di incidente
2.2. Specifica di tecnologia di strumentazione
strumentazione 2.2.1. Mechanical
2.2.1. 1. Automobile e sella di caricamento della bobina (scaricare)
L'automobile di caricamento della bobina (scaricare) è Utilizzata per il trasporto della bobina d'acciaio sul fusto della bobina della bobina di profitto o il trasporto della bobina d'acciaio sulla strumentazione speciale per la memorizzazione provvisoria dal fusto della bobina della bobina di profitto.

L'automobile di caricamento della bobina (scaricare) è Composta di sella fissa e di automobile mobile trasversale orizzontale con la sella di sollevamento e di caduta verticale.
Prestazione della strumentazione:
Peso di caricamento massimo: 25MT
Diametro esterno della bobina d'acciaio: Φ 1000-Φ 2000mm
Alzando ed altezza di caduta della sella: 1000mm
Quantità Di sella fissa: 2 accoppiamenti o 3
2.2.1.2. Bobina di profitto
La bobina di profitto è Usata per srotolare la bobina d'acciaio nella striscia e la fornitura del tensionamento adatto alla striscia d'acciaio.
  La bobina di profitto è Il tipo a mensola flessibile idraulico bobina di galleggiamento di profitto con il supporto ausiliario e pricipalmente è Composta di bobina di profitto, il meccanismo mobile trasversale ed il supporto ausiliario, ecc.
Prestazione della strumentazione
Lunghezza utile del timpano della bobina: L=1750mm
Diametro del timpano della bobina: D=Φ 610mm
Colpo flessibile: Δ D=40mm
Tensionamento di profitto (massimo): 20KN
2.2.1. 3. Unità Della pressa piana ed unità Di apertura
L'unità Di apertura è Utilizzata per prelevare fuori la testa della bobina d'acciaio ed il trasporto della testa della striscia alla procedura seguente.

L'unità Di apertura è Composta di telaio mobile con la pressa piana determinata dal motore dell'olio e dal piatto srotolante flessibile e traballante della pala.
2.2.1. 4. Unità Concentrante guidante laterale
L'unità Concentrante guidante del lato è Utilizzata per la guida e la posizione che gestiscono la striscia d'acciaio corrente.
L'unità Concentrante guidante del lato è Composta di basamento del rullo e di unità Di registrazione verticali dello spacco verticale del rullo
Prestazione della strumentazione
Rullo verticale: Φ 150× 150mm
Spacco: 750 millimetri
2.2.1. 5. Rullo 9 che raddrizza leveler
      Il leveler di raddrizzamento pricipalmente è Usato per il raddrizzamento della testa della striscia d'acciaio per facilmente sequent trattando la testa della striscia d'acciaio e filettare. Il rotolo di pizzico del leveler di raddrizzamento trasporta la testa della striscia al leveler di raddrizzamento ed allo stesso tempo il rullo di pizzico anche può Stabilire il tensionamento per la striscia d'acciaio nella sezione di profittoAcid Pickling Line/Push Pull Pickling Line
